Transmissores de pressão Azbil: medição avançada para processos críticos

Os transmissores de pressão Azbil da linha GTX (AT9000 Advanced Transmitter) são instrumentos de alta performance desenvolvidos para garantir medição precisa, estável e confiável em processos industriais severos e de alta criticidade.

Eles convertem variáveis como pressão diferencial, pressão estática, pressão absoluta, nível e vazão em sinais industriais padronizados, permitindo controle contínuo, integração com sistemas de automação e operação segura ao longo de todo o ciclo de vida da planta.

Na prática, os transmissores Azbil reduzem desvios de processo, aumentam a segurança operacional e diminuem a necessidade de recalibração e manutenção corretiva, fatores essenciais em plantas onde a confiabilidade não é opcional.

Para que serve um transmissor de pressão?

O transmissor atua como o elemento de medição inteligente entre o processo físico e o sistema de controle.

Ele mede a variável diretamente no campo e a converte em um sinal padrão (como 4–20 mA, HART ou FOUNDATION Fieldbus), garantindo que o sistema de automação receba uma leitura estável, compensada e confiável, mesmo sob variações de temperatura ambiente ou pressão estática.

Isso garante:

• Monitoramento contínuo do processo
• Controle automático com maior estabilidade
• Detecção antecipada de falhas ou desvios
• Redução de riscos operacionais e paradas não programadas

Quando usar transmissores de alta performance?

Transmissores industriais avançados são indicados quando o processo exige precisão contínua, segurança funcional e estabilidade de longo prazo, como em:

• Processos químicos, petroquímicos e refino
• Usinas de energia e vapor
• Sistemas de medição de vazão por pressão diferencial
• Medição de nível em tanques pressurizados
• Ambientes com variação térmica significativa
• Plantas com exigência de SIL (Safety Integrity Level)

Os transmissores GTX são certificados para uso em Sistemas Instrumentados de Segurança (SIS), atendendo SIL 2 para uso individual e SIL 3 em arquitetura redundante.

Diferenciais técnicos dos transmissores Azbil GTX

A linha GTX se destaca por uma arquitetura de medição desenvolvida para condições reais de campo, não apenas ambientes ideais.

Principais diferenciais técnicos:

• Alta precisão: até ±0,04% do span
• Estabilidade de longo prazo: ±0,1% do URL por 10 anos, reduzindo recalibração
• Resposta rápida: tempo de resposta inferior a 100 ms, ideal para controle dinâmico
• Turn-down ratio de até 200:1, reduzindo estoque de sobressalentes
• Tecnologia exclusiva de compensação (“Characterization”), que corrige efeitos de:
  • Temperatura ambiente
  • Pressão estática
  • Não linearidades do sensor

Essa compensação é feita individualmente em fábrica, com os dados armazenados na memória interna do transmissor.

Tecnologia de sensor e confiabilidade

Os transmissores GTX utilizam um sensor de silício piezorresistivo com três medições integradas:

• Pressão diferencial
• Pressão estática
• Temperatura

Essa combinação permite compensações cruzadas altamente precisas, garantindo estabilidade mesmo em ambientes com grandes variações térmicas ou de pressão.

Além disso, todos os modelos contam com proteção contra surtos elétricos (raios) como padrão, atendendo à IEC 61000-4-5, com capacidade de até 6.000 A.

Séries e configurações da linha GTX

A linha GTX possui uma das maiores coberturas de aplicação do mercado, com modelos para:

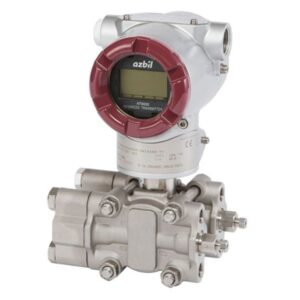

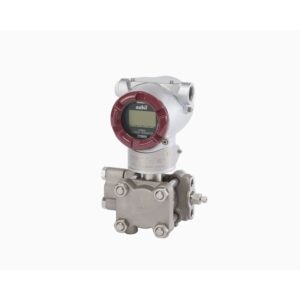

Pressão diferencial (DP)

Indicados para:

• Medição de vazão
• Medição de nível por coluna de pressão
• Monitoramento de filtros

Com faixas que vão de 0,1 kPa até dezenas de MPa, mantendo alta precisão.

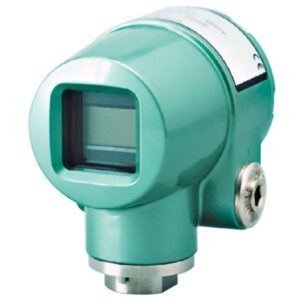

Pressão manométrica (G)

Utilizados para:

• Monitoramento de pressão em linhas e vasos
• Controle de pressão de processo

Com versões in-line, reduzindo custo de instalação e manutenção.

Pressão absoluta (A / S)

Indicados quando a referência atmosférica não é suficiente, como em:

• Vácuo
• Processos fechados
• Ambientes de alta temperatura ou fluidos corrosivos

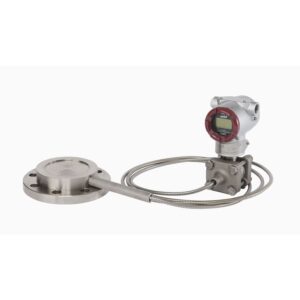

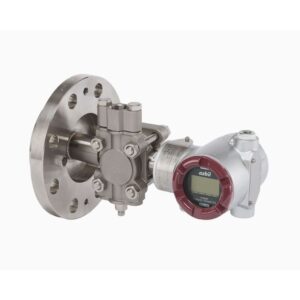

Remote Seal e Impulse-line less instrumentation

Os transmissores GTX permitem eliminação de linhas de impulso, reduzindo:

• Entupimentos
• Corrosão
• Custos de manutenção
• Riscos operacionais

Há versões com resposta rápida, compensação térmica do fluido de enchimento e kits de montagem direta.

Onde os transmissores Azbil são utilizados?

Os transmissores GTX são amplamente utilizados em:

• Óleo e Gás
• Indústrias químicas e petroquímicas
• Papel e celulose
• Siderurgia e metalurgia
• Usinas de energia
• Alimentos e bebidas
• Tratamento de água e efluentes

São especialmente indicados para plantas que operam 24/7, com alta exigência de segurança e estabilidade.

Problemas comuns que os transmissores GTX resolvem

Em transmissores convencionais, são comuns problemas como:

• Deriva frequente de medição
• Influência excessiva da temperatura ambiente
• Entupimento de linhas de impulso
• Falhas por permeação de hidrogênio
• Alto custo de manutenção e recalibração

A linha GTX resolve esses pontos com:

• Compensação avançada de processo
• Opções anti-permeação e anti-fragilização por hidrogênio
• Eliminação de linhas de impulso
• Diagnósticos avançados de obstrução e anomalias de processo.

Como escolher o transmissor ideal para sua aplicação?

A seleção correta depende de fatores como:

• Tipo de variável (pressão, nível, vazão)
• Faixa de medição
• Ambiente (temperatura, corrosão, vibração)
• Necessidade de SIL
• Arquitetura de automação existente
• Tipo de fluido ou processo
